Aufbau eines konventionellen Röntgenfilms
Jana Maria Kössel – 7.9.2022
Beim analogen Röntgen wird für die intraorale Röntgenaufnahme ein Zahnfilm verwendet.

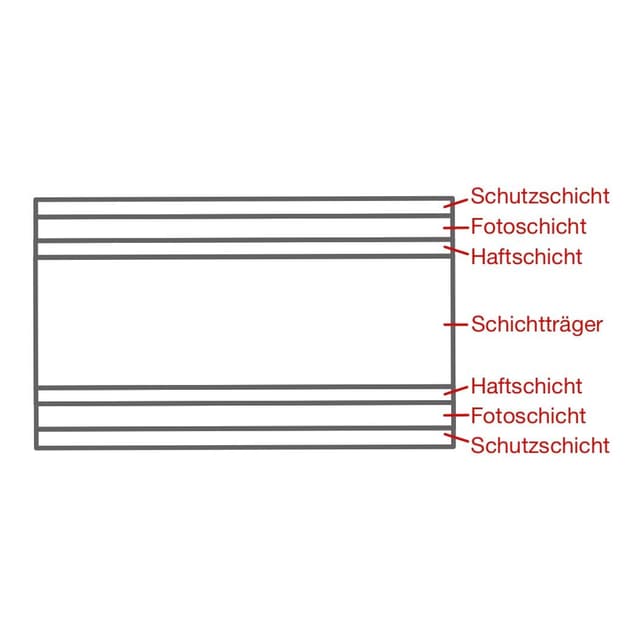

Der Zahnfilm selbst besteht aus 7 Schichten:
Illustration von Jana Kössel

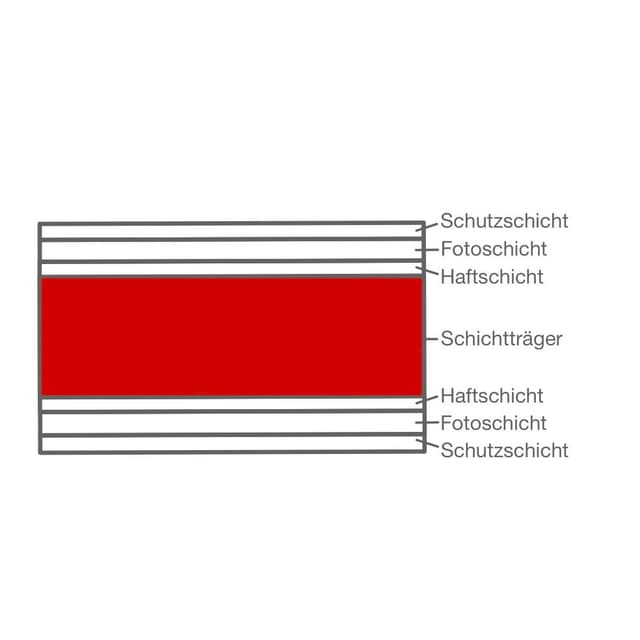

In der Mitte liegt der Schichtträger. Dieser besteht meistens aus Polyester.
Illustration von Jana Kössel

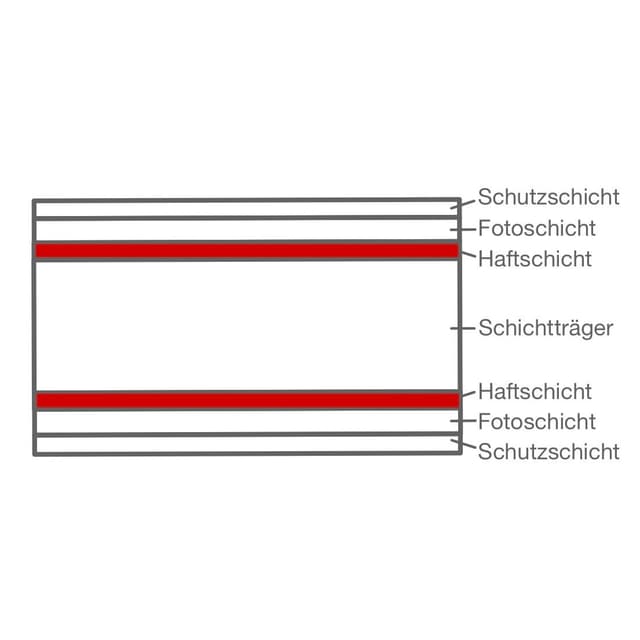

Auf beiden Seiten befindet sich jeweils eine Haftschicht.
Illustration von Jana Kössel

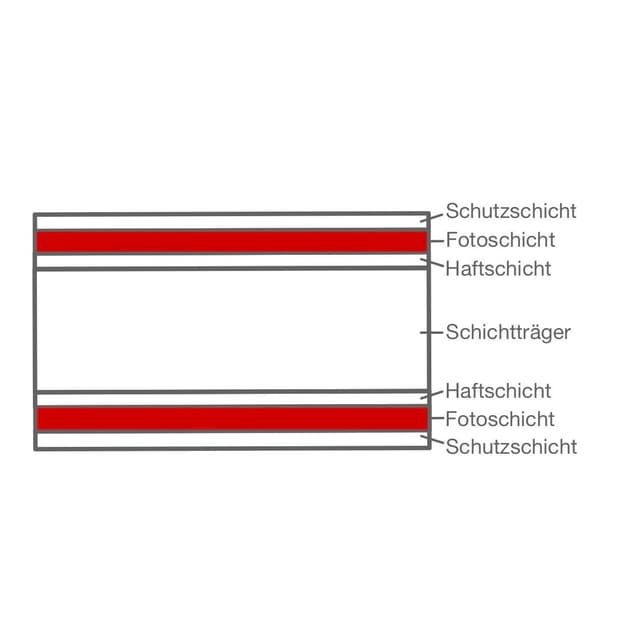

Anschließend befindet sich auf beiden Seiten jeweils eine Fotoschicht. In dieser Schicht befinden sich Silberbromidteilchen in Gelatine.
Illustration von Jana Kössel

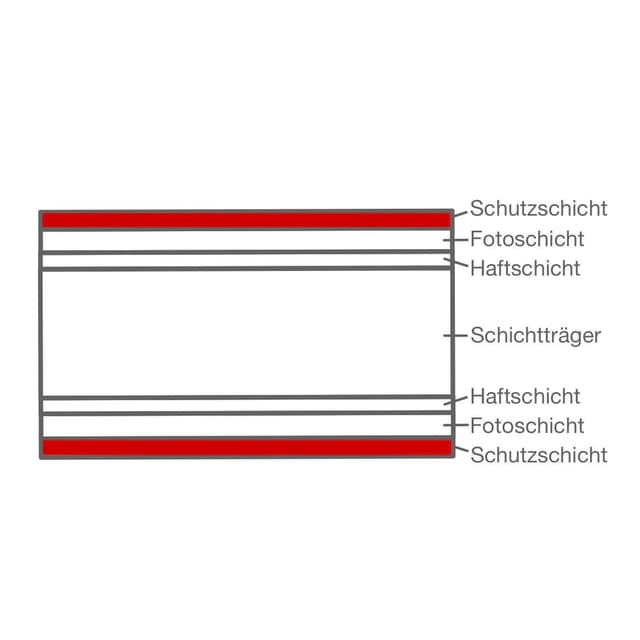

Als letztes befindet sich noch auf beiden Seiten je eine Schutzschicht.
Illustration von Jana Kössel
Um ein optimales Bild zu erhalten, ist der Röntgenfilm noch weiter verpackt...
Illustration von Jana Kössel
Ein schwarzes Papier schützt den Zahnfilm auf beiden Seiten vor Licht.
Illustration von Jana Kössel

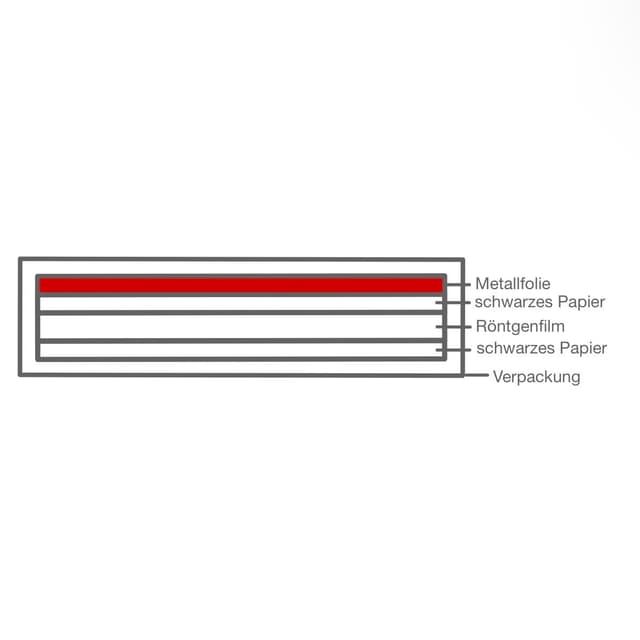

Auf der Rückseite befindet sich eine Metallfolie aus Blei.
Illustration von Jana Kössel
Durch die Metallfolie wird das Gewebe hinter dem Film vor Strahlung geschützt. Der Röntgenfilm wird außerdem weniger durch Streustrahlung von hinten belichtet.

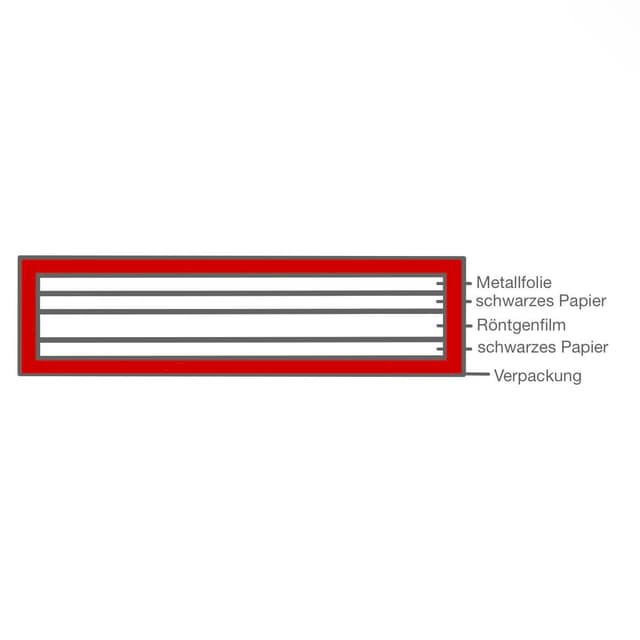

Alle genannten Schichten werden in einer speicheldichten Verpackung verpackt und sind einsatzbereit.
Illustration von Jana Kössel
Um Vorder- & Rückseite zu unterscheiden, gibt es eine Delle zur Orientierung.
Die Hohlseite zeigt zum Tubus nach hinten. Die Erhebung zeigt zur Backe / zum Betrachter.
